本產品旨在通過柜體內部布署局部放電傳感器（非接觸式超聲波/暫態地電波二合一），配合 數據采集終端，在線實時監測開關柜運行過程中的局放信號，通過對一些測試閥值的設置，頻譜 分析，圖譜顯示，讓用戶能方便地判斷是否設備存在局部放電，根據其中長期趨勢，較早地發現 潛在的故障隱患，將以往被動的檢測方式變成主動的“防御”性監測，使得開關柜產品使用更加安 全可靠，也為產品增加新的技術亮點。

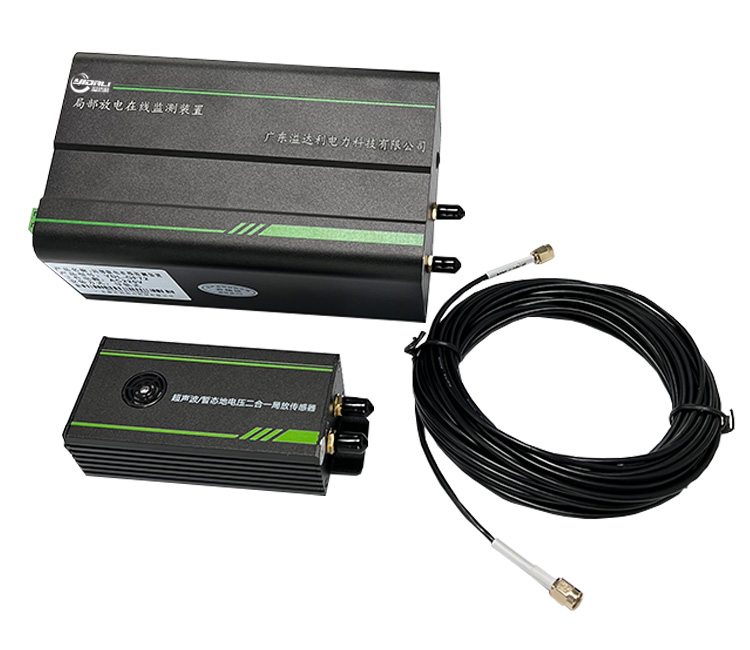

系統主要由超聲波、暫態地電波二合一前置傳感器，智能采集單元，信號線纜等組成。二合 一前置傳感器通過磁吸或者定位螺絲安裝在開關柜設備高壓室內壁上。

該系統能實時監測放電量，放電相位，放電次數等基本局部放電參數；計算出各個接頭及各 段電纜局部放電幅值、頻次；經多次采集（一般測量 50 個工頻周期，最短監測周期不大于 1 小 時，監測周期可調）后，從數據庫提取數據進行譜圖分析和數據報表以確定放電點相對位置，必 要時給出報警。并可按照客戶要求，提供有關參數的統計量。能存儲測試譜圖、放電趨勢，從而 及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作 提供依據。
